XZ1单径向限位支座分为XZ1A单径向限位支座和XZ1B单径向限位支座。

西北院单径向限位支座，英文名称为SINGLE RADIAL RESTRAINING SUPPORT，是电力管道装置中比较常见的管部限位装置之一。

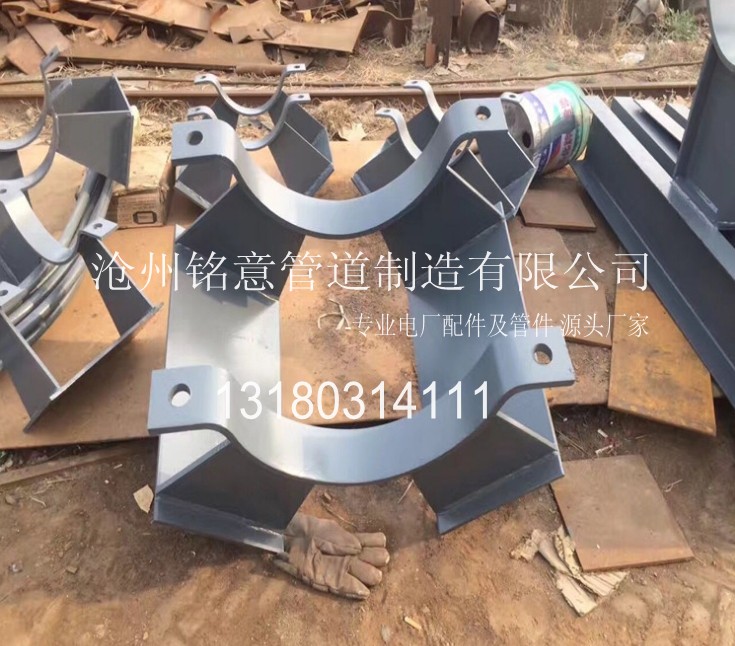

单径向限位支座由以下部分组成：上下两个支座+2套管夹+上下两块PTFE板（聚四氟乙烯板）+螺栓螺母。

沧州铭意管道提示您安装时需要注意的事项：

1.安装时应保证管道两侧支座上的滑动板彼此平行；

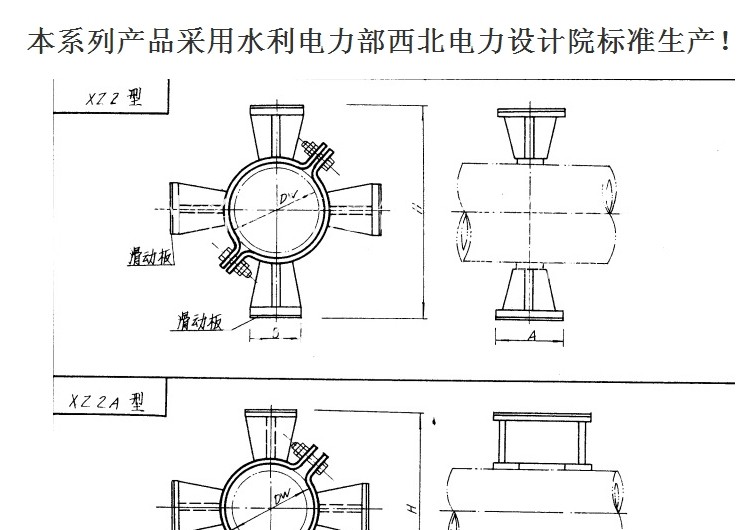

2.允许的轴向位移量△max=|A-C|（在球面盘相对于管部支座偏装1/2△时）；允许的径向位移量△max=|B-4S-C|（在球面盘相对于管部支座偏装1/2△时）。C值为球面盘（XL2）上的滑动板尺寸。

标号示例：Dw=355.6，t=540゜C，限位力P=2000公斤力，标号XZ1.355H。

欢迎到我公司订购XZ1单径向限位支座。
