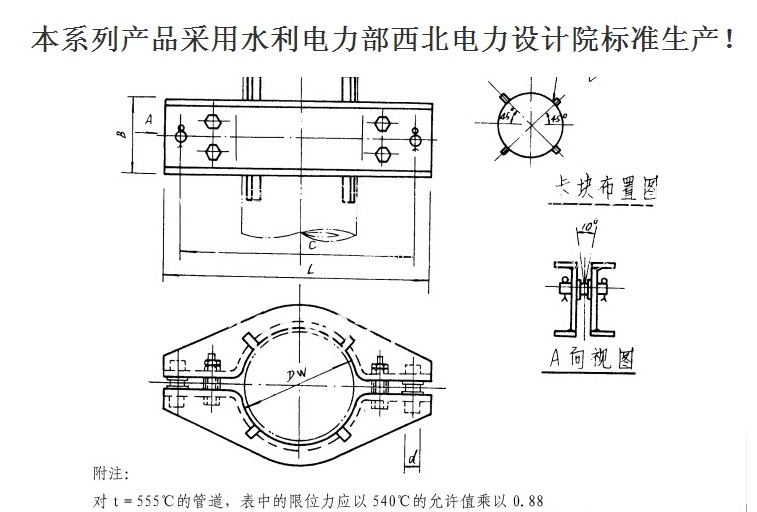

西北院XD5立管轴向限位管夹，英文名称为AXIAL RESTRAING PIPE CLIP FOR VERTICAL PIPE，是西北电力设计院《火力发电厂汽水管道支吊架设计手册》中管部增补部分限位装置产品之一，其产品外形为两块槽钢压制而成的管夹，两端以螺栓螺母加以固定。对t=555゜C的管道，表中的限位力应以540゜C的允许值乘以0.88.

标号示例：Dw=355.6，t=540゜C，限位力P=10000公斤力，标号XD5A.355H。

沧州铭意管道建议材质：S：≤300゜C，Q235B；R：≤450゜C，20#；H：≤555゜C，12Cr1MoV。

欢迎到沧州铭意管道采购西北院XD5立管轴向限位管夹。
