沧州铭意管道专业生产 06R403 膜板防爆门

06R403膜板防爆门图纸

膜板防爆门执行标准：06R403 锅炉房风烟道及附件

膜片防爆门规格：

GD200--直径φ400

GD250--直径φ500

GD300--直径φ600

GD350--直径φ700

GD400--直径φ800

GD450--直径φ900

GD500--直径φ1000

膜板防爆门安装说明：

膜板防爆门可安装在正压燃油、燃气锅炉房烟道上。铭意管道提示，安装位置应选在燃气比较容易积聚的上部位，并考虑防爆门动作时不伤及人员和设备。

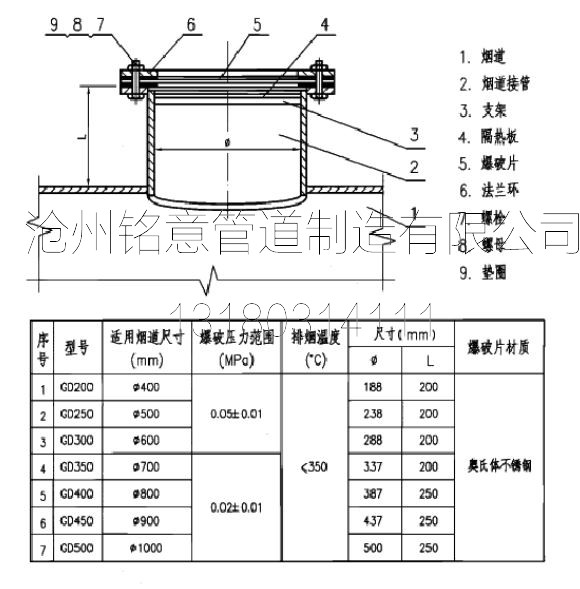

膜板防爆门结构：

1.烟道

2.烟道接管

3.支架

4.隔热板

5.爆破片

6.法兰环

7.螺栓

8.螺母

9.垫圈
