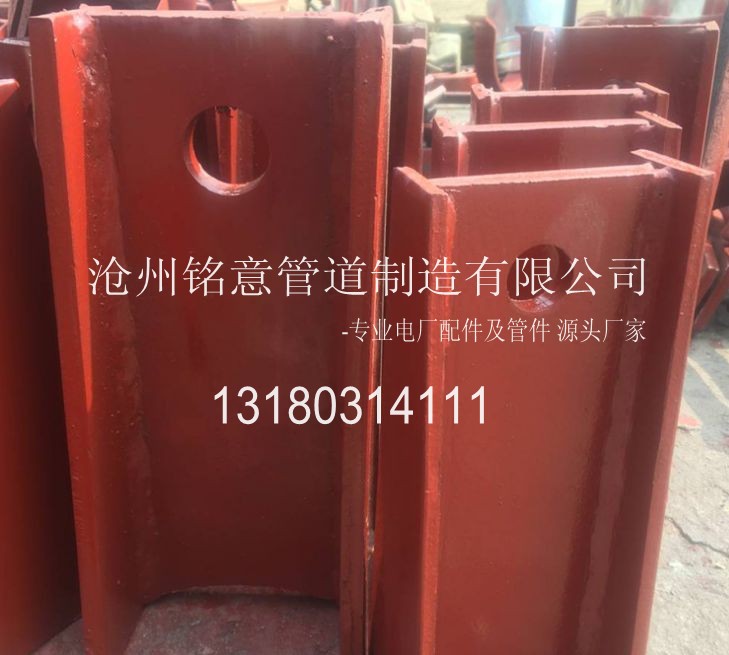

D5焊接双板，可以视为D4焊接单板的升级版，但其外形构造与D4焊接单板不同，大致外形是两块T形板，中间有一块连接板与两块梯形板焊接连在一起，按西北电力设计院1983年颁布的《汽水管道支吊架设计手册》中的要求，适用于Dw194-Dw480的管道，不宜用于主给水管。其使用方法与D4焊接单板类似，底部与管道直接焊接，起悬吊作用。焊接双板_D5焊接双板一般与L8/F2/L5/根部（如G43）共同适用组成悬吊系统。

D5型焊接双板的型号有：D5.194S，D5.219S，D5.245S，D5.273S，D5.325S，D5.355S，D5.377S，D5.406S，D5.426S，D5.457S，D5.480S。

D5焊接双板组合方式举例：G43倒三角架+L8U形耳子+F2六角扁螺母+L1螺纹吊杆+F2六角扁螺母+L5花篮螺丝+L2左右螺纹吊杆+F2六角扁螺母+L8U形耳子+D5焊接双板+管道。

适用范围

1，容量：600MW级及以下的机组，600WM级以上的机组可参照使用；

2，参数：主汽为555°C，给水为265°C及以下；当主汽温度超过555°C，或给水温度大于265°C是，可参照使用，且应校核管部强度。

3，介质种类：汽、水（包括衬胶管）油、气管等；

4，管径：按“火力发电厂汽水管道零部件典型设计手册规定的管径系列。
