钢制漏斗图纸：

常用的钢制漏斗执行标准有：

04S301建筑排水设备附件选用安装标准

GD87火力发电厂汽水管道零件及部件典型设计手册标准

GD2000-管道杂项组件标准

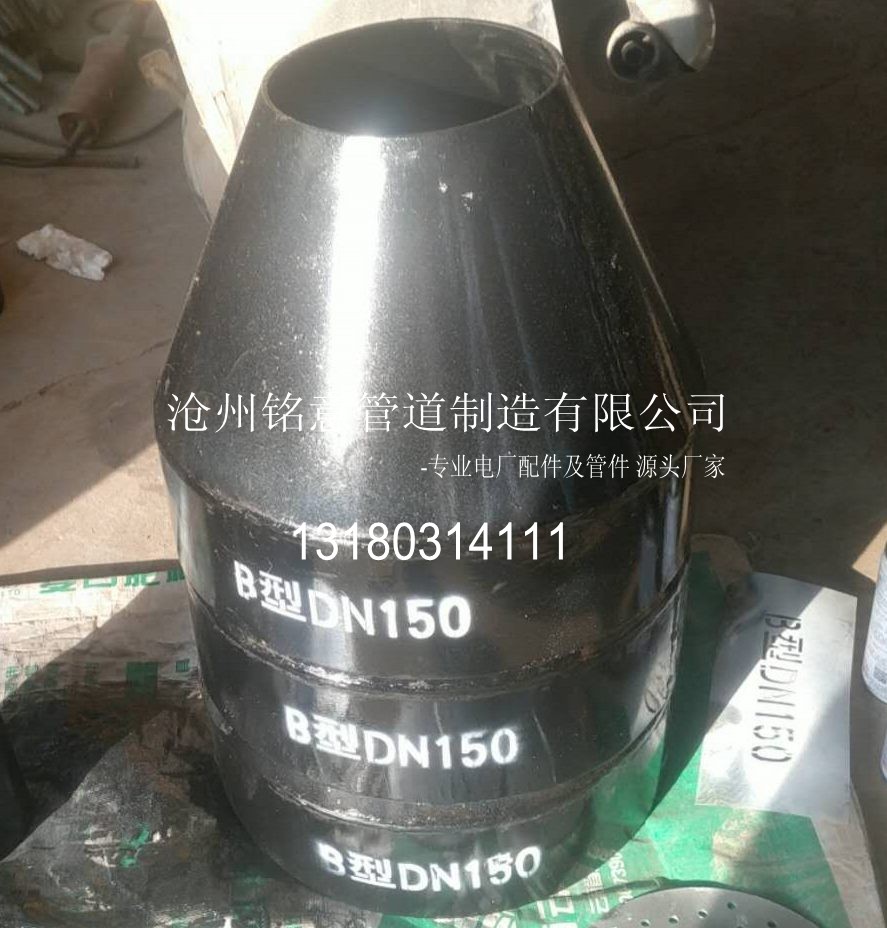

其他标准：石化S5-6-1漏斗，化工HGS07-401-01 A型漏斗，HGS07-402-01 B型漏斗，HGS07-403-01C型漏斗

铭意钢制漏斗标准及明细：

04S301标准中包含：钢制矩形排水漏斗，钢制菱形排水漏斗，钢制锥形排水漏斗。

GD87电标中包含：方圆形排水漏斗，带盖排水漏斗。

GD2000管道杂项中包含：

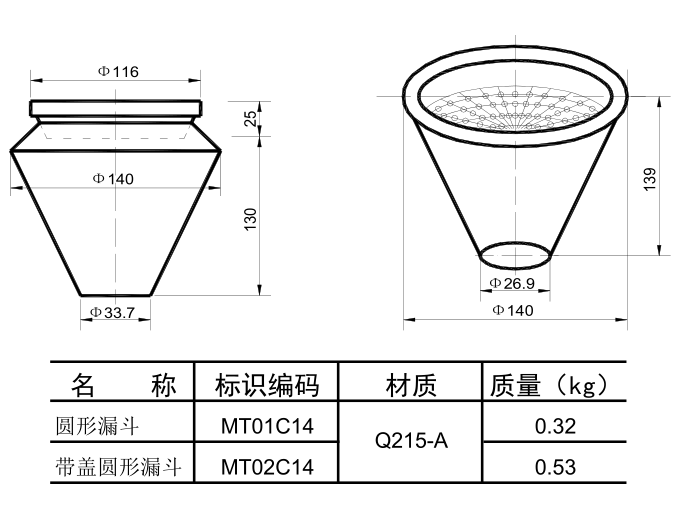

MT01C14，Q215-A 圆形无盖排水漏斗

MT02C14，Q215-A 圆形带盖排水漏斗

MT03C14，Q215-A 方形排水漏斗

MT04C14，Q215-A 方形排水漏斗

MT05C14，Q215-A 长方型排水漏斗

铭意钢制排水漏制作工艺：

1.漏斗以材料Q235卷焊而成。

2.采用e4303，牌号j422焊条焊接。

3.漏斗内外各刷防锈漆两遍，外层防腐由设计决定。

4.l\h的数值可根据需要高度决定。

5.为防止杂物，可选用过滤网板。
