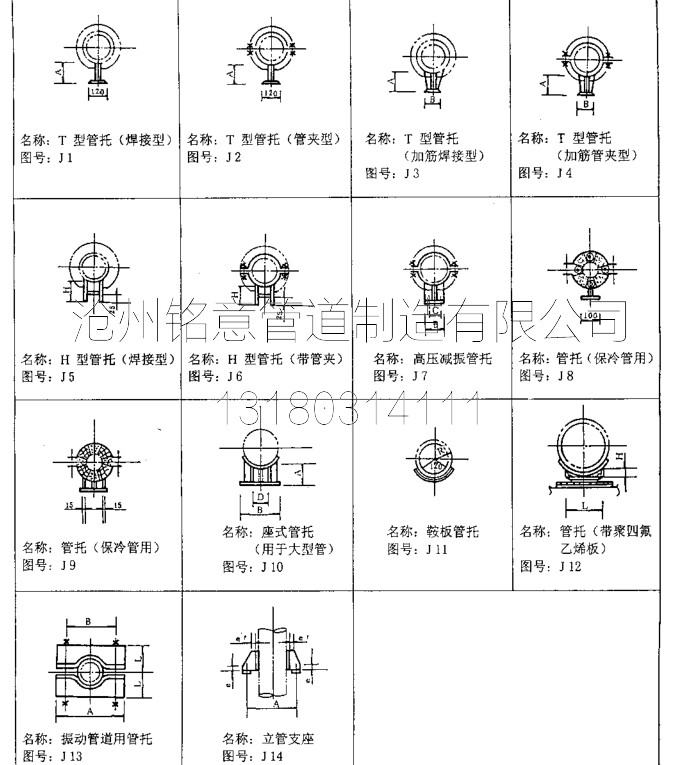

铭意 T型管托图纸：

沧州铭意管道制造有限公司 专业生产化工系列J类管托：

J1到J14系列产品：

J1-T型管托（焊接型）

J2-T型管托（管夹型）

J3-T 型管托（加筋焊接型）

J4-T型管托（加筋焊接型）

J5-H型管托（焊接型）

J6-H型管托（带管夹）

J7-高压减振管托

J8-管托（保冷管用）

J9-管托（保冷管用）

J10-座式管托（用于大型管道）

J11-鞍式管托

J12-管托（带聚四氟乙烯垫板型）

J13-振动管道用管托

J14-立管支座

铭意T型管托分类说明如下：

1. 焊接型T型管托（J1型）：由一块底板和一块立板焊接而成，分为四种型号，适用管径为不大于DN150；

2. 管夹型T型管托（J2型）：由一块底板和一块立板焊接为底座，上面再焊接一对A5型双螺栓管夹，适用管径不大于DN150；

3.加筋焊接型T型管托（J3型）：在J1型的立板两侧分别焊接两块加强筋，适用管径为DN200-DN600；

4.加筋管夹型T型管托（J4型）：在J2型的立板两侧分辨焊接两块加强筋，适用管径为DN200-DN600。

化工部J1T型管托标准图号，T型管托规格型号，T型管托_T型管托型号_T型管托，详询沧州铭意管道。

T型管托是HG/T21629-1999标准手册中较常见的管道支撑类产品，可分为焊接型T型管托，管夹型T型管托，加筋焊接型T型管托，加筋管夹型T型管托。
