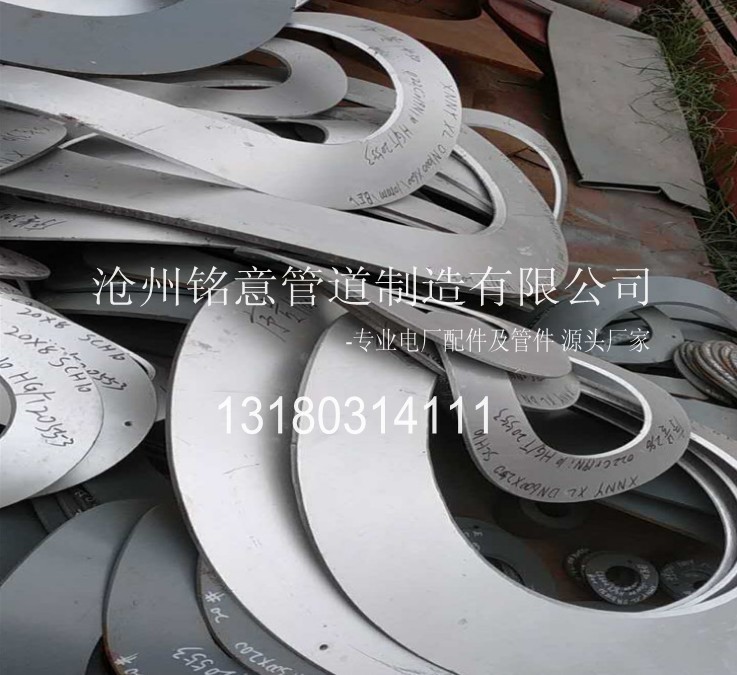

沧州铭意管道专业生产补强圈

标记示例

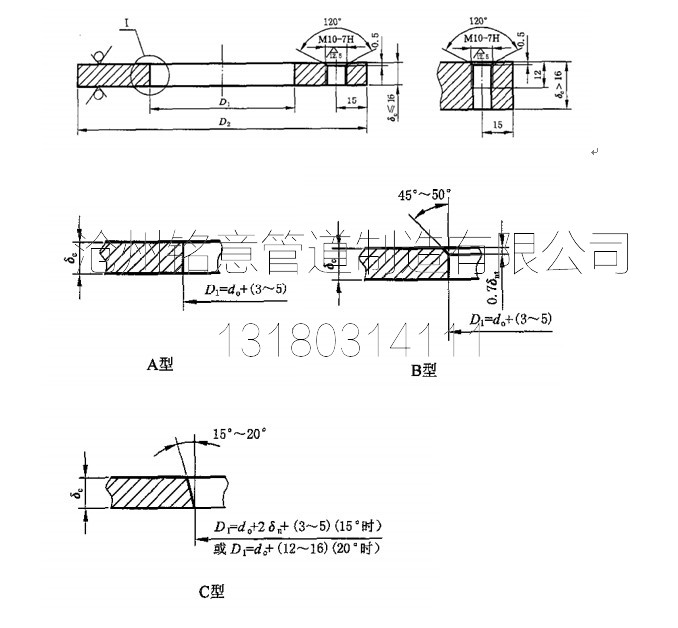

例：公称直径100mm，厚度8mm，坡口型式为B型的补强圈，其标记为

补强圈 DN100x8--B JB/T4736--2002

补强圈一般与器壁采用搭接结构，材料与器壁相同，补强圈尺寸可参照标准确定，也可按等面积补强原则进行计算。当补强圈厚度超过8mm时，一般采用全焊透结构，使其与器壁同时受力，否则不起补强作用。为了焊接方便，补强圈可以置于器壁外表面或内表面，或内外表面对称放置，但为了焊接方便，一般是把补强圈放在外面的单面补强。为了检验焊缝的紧密性，补强圈上有一个M10的小螺纹孔。从这里通入压缩空气进行焊缝紧密性试验。补强圈现已标准化。

铭意补强圈设计或选用程序

对于压力不高，直径较小的开孔，因其去除金属面积相对于设备开孔处金属截面积所占比例非常小，因而开孔所造成的强度削弱可以忽略不计。

GBl50—2002《钢制压力容器》中，对于同时满足下列条件者可不另行补强：

a、 设计压力≤2.5MPa；

b、 两相邻开孔中心的间距(对曲面间距以弧长计算)应不小于两孔直径之和；对于3个或以上相邻开孔，任意两孔中心的间距(对曲面间距以弧长计算)应不小于两孔直径之和的2.5倍；

c、 接管公称外径≤89 mm；

d、 接管壁厚满足表6-1的要求，表中接管壁厚的腐蚀裕量为1mm，需要加大腐蚀裕量时，应相应增加壁厚；
