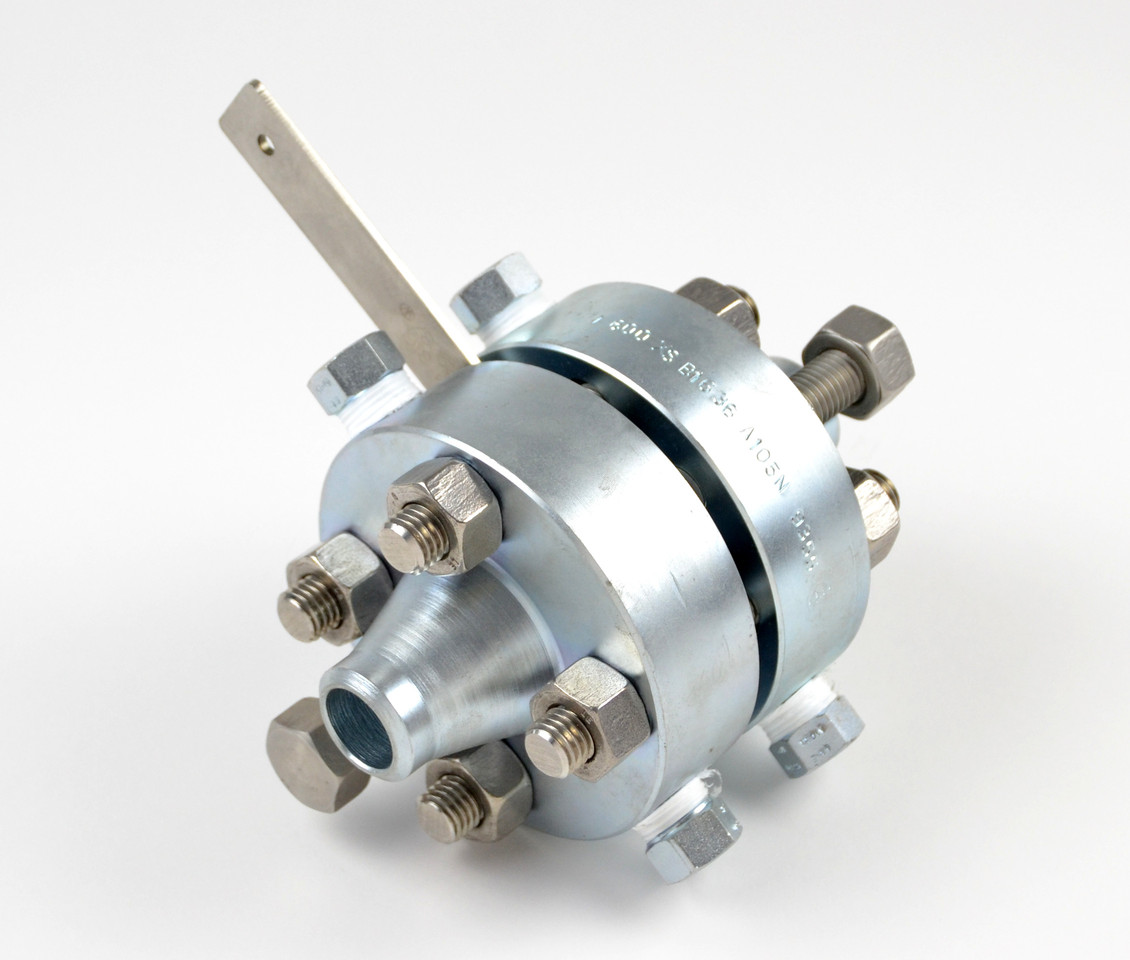

孔板法兰

安装在封闭管道中,按节流装置的原理，测量液体、气体和蒸汽流量的检出元件。标准孔板是一块具有圆形开孔的金属薄板，圆孔壁与孔板前端面成直角，安装时孔板轴心与管道轴线同心。

尺寸

孔板法兰： 1"～24"

DN25～DN600

压力：

美洲体系： CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500

密封面类型：

美洲体系：全平面(缩写为FF)、突面(缩写为RF)、榫面(缩写为T)、槽面(缩写为G)、 凹面(缩写为F)、凸面(缩写为M)、环连接面(缩写为RJ)

材质

碳钢： A105

合金： A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22

不锈钢： A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H 347-347H

低温钢： A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8

高性能钢： A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70

标准

ASME B16.36-2006

生产工艺：

经过模锻后，再机械加工成型。

应用行业：

电力、石油天然气、石化、化工、船舶、供热、造纸、冶金等。
